ISO-stekker: alles wat je moet weten over de aansluiting van je autoradio
Wanneer je besluit om de originele radio in je auto te vervangen door een nieuw exemplaar, kom je onvermijdelijk in aanraking met de term 'ISO-stekker'. Deze gestandaardiseerde aansluiting speelt een cruciale rol bij het installeren van een nieuwe autoradio, maar kan voor beginners behoorlijk verwarrend zijn. Welke draad gaat waar naartoe? Waarom passen sommige stekkers niet meteen? En hoe zorg je ervoor dat alles correct werkt zonder je elektrische systeem te beschadigen? Tijd voor een extra woordje uitleg!
Inhoud
Wat is een ISO-stekker?

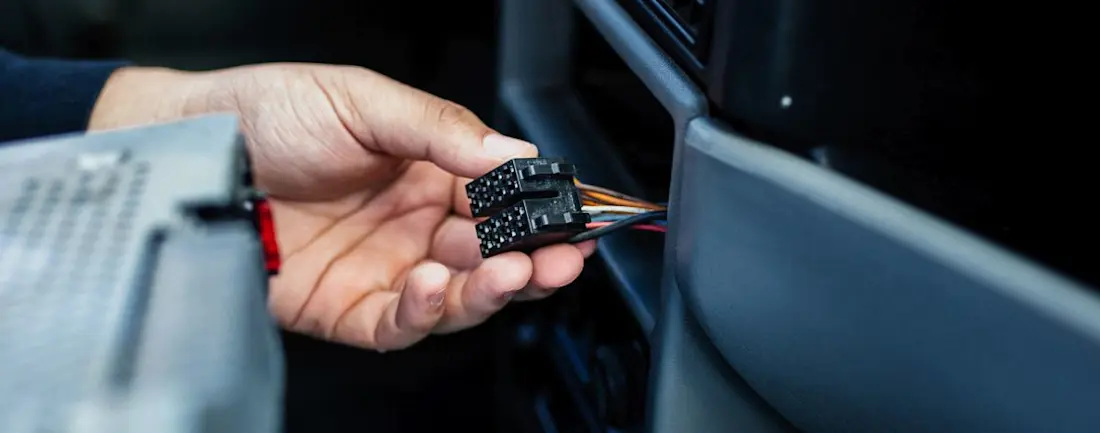

De ISO-stekker is een gestandaardiseerde aansluiting die wordt gebruikt om autoradio's met het elektrische systeem van een voertuig te verbinden. De naam 'ISO' verwijst naar de Internationale Organisatie voor Standaardisatie, die deze connector heeft gestandaardiseerd onder de normen ISO 10487. Het doel van deze standaardisatie is eenvoudig maar essentieel: zorgen dat autoradio's van verschillende fabrikanten probleemloos kunnen worden geïnstalleerd in auto's van verschillende merken.
Een complete ISO-stekkerverbinding bestaat eigenlijk uit twee delen: een stroomaansluiting (ISO-A) en een luidsprekeraansluiting (ISO-B). De stroomaansluiting heeft meestal 8 pinnen en verzorgt de stroomvoorziening naar de radio, terwijl de luidsprekeraansluiting met 8 pinnen de verbinding met de luidsprekers in je auto regelt. Samen vormen ze een blok van 16 pinnen.
Deze standaard werd in de jaren '90 ingevoerd en is sindsdien uitgegroeid tot de meest gebruikte aansluiting voor autoradio's in Europa. Voor de invoering van de ISO standaard had elk automerk zijn eigen specifieke aansluiting, wat het vervangen van een autoradio vaak een ingewikkelde klus maakte die professionele hulp vereiste. De ISO standaard heeft dit proces aanzienlijk vereenvoudigd, althans voor Europese auto's.
Het is belangrijk om te weten dat niet alle autofabrikanten deze standaard volledig volgen. Vooral oudere voertuigen, Amerikaanse en Japanse modellen kunnen andere aansluitingen hebben. In dat geval heb je een adapter nodig om je nieuwe radio met ISO-aansluiting te verbinden met de originele bedrading van je auto.
ISO-radio stekker: de precieze indeling
Om een ISO-stekker correct te kunnen aansluiten, is het essentieel om de pinnetjes en hun functies te kennen. De ISO standaard definieert duidelijk welk pinnetje voor welke functie is bestemd. Hier is een gedetailleerde uitleg van zowel het stroomdeel (ISO-A) als het luidsprekerdeel (ISO-B) van de connector.
Het stroomdeel (ISO-A) heeft doorgaans de volgende indeling:
- A1: Niet in gebruik (soms gebruikt voor CAN-bus systemen)
- A2: Niet in gebruik (soms gebruikt voor telefoon mute)
- A3: Niet in gebruik (soms gebruikt voor achteruitrijsignaal)
- A4: Constante +12V (batterijvoeding, altijd aan)
- A5: Antenne-voeding/versterker besturing
- A6: Niet in gebruik (soms verlichtingsdimmer)
- A7: Geschakelde +12V (contact aan)
- A8: Massa (aarde)
Het luidsprekerdeel (ISO-B) is meestal als volgt ingedeeld:
- B1: Rechts achter +
- B2: Rechts achter -
- B3: Rechts voor +
- B4: Rechts voor -
- B5: Links voor +
- B6: Links voor -
- B7: Links achter +
- B8: Links achter -
Moderne autoradio's kunnen extra connectoren hebben voor functies zoals USB, AUX-ingangen, Bluetooth-microfoons, stuurwielbediening, achteruitrijcamera's of externe versterkers. Deze vallen buiten de standaard ISO-aansluiting en vereisen vaak aparte adapters of bedrading.
Het is belangrijk om te onthouden dat, hoewel de ISO standaard duidelijk is, sommige autofabrikanten en radiomakers soms van deze standaard afwijken. Ze kunnen bijvoorbeeld pinnen omwisselen of specifieke functies toewijzen aan normaal niet gebruikte pinnen. Dit is een van de redenen waarom het altijd een goed idee is om de handleiding van zowel je auto als je nieuwe radio te raadplegen voordat je aan de installatie begint.
ISO-stekker aansluiten: stap voor stap
Het aansluiten van een ISO-stekker lijkt misschien intimiderend, vooral als je weinig ervaring hebt met auto-elektronica, maar met de juiste aanpak is het een klus die je zeker zelf kunt klaren. Hier is een stapsgewijze benadering voor een typische installatie.
Eerst en vooral moet je zorgen voor veiligheid. Koppel de negatieve klem van je autobatterij los voordat je begint te werken aan het elektrische systeem. Dit voorkomt kortsluiting en mogelijke schade aan elektronische componenten.
Vervolgens moet je het dashboard openen om toegang te krijgen tot de bestaande radio. Dit verschilt per automodel, maar meestal moet je een deel van het dashboard verwijderen of specifieke clips of schroeven losmaken. Raadpleeg de handleiding van je auto voor de juiste procedure.
Zodra je toegang hebt tot de radio, koppel je de bestaande stekkers los. In veel Europese auto's tref je al een ISO-stekker aan. In dat geval is het aansluiten eenvoudig: je verbindt gewoon de ISO-stekker van je nieuwe radio met die van je auto. Controleer wel of de pinbezetting overeenkomt met de standaard.
Als je auto geen ISO-stekker heeft, heb je een model-specifieke adapter nodig. Deze adapters, vaak 'harnesses' genoemd, zijn verkrijgbaar voor de meeste automodellen en zetten de fabrikant-specifieke stekker om naar de ISO standaard. In België kun je deze adapters vinden bij gespecialiseerde autoradio-winkels, elektronicazaken of online.
Bij sommige auto's met geavanceerde audiosystemen of geïntegreerde functies (zoals stuurwielbediening of boordcomputers die via de radio communiceren) heb je mogelijk een speciale interface nodig om deze functies te behouden. Deze interfaces zijn duurder dan standaard adapters maar zorgen ervoor dat alle originele functies blijven werken.
Nadat je de juiste adapter hebt gevonden, is het een kwestie van de stekkers met elkaar verbinden. Let hierbij goed op de kleurcodering en pinnetjes. Moderne radio's en adapters zijn meestal goed gelabeld, maar het blijft belangrijk om extra aandacht te besteden aan de constante stroomtoevoer (A4), geschakelde stroom (A7) en massa (A8) aansluitingen, aangezien deze cruciaal zijn voor de werking van je radio.
Zodra alles is aangesloten, kun je de radio in het dashboard plaatsen zonder deze vast te maken, en de batterij weer aansluiten om te testen of alles werkt. Controleer of de radio aan gaat, of alle luidsprekers werken en of functies zoals de antenne en verlichting correct functioneren. Als alles naar behoren werkt, kun je de radio definitief monteren en het dashboard weer in elkaar zetten.
Autoradio aansluiten zonder ISO-stekker
Wat doe je als je een radio wilt installeren die geen ISO-stekker heeft, of als je auto een oudere, niet-standaard aansluiting heeft? Deze situatie komt minder vaak voor bij nieuwere apparatuur, maar kan zich voordoen bij oudere auto's of als je kiest voor niet-Europese of gespecialiseerde audioapparatuur.
De meest voorkomende oplossing is het gebruik van een draadharnasadapter. Dit is een speciale kabel die aan de ene kant wordt aangesloten op de bedrading van je auto en aan de andere kant een ISO-stekker heeft die past op je nieuwe radio. Voor vrijwel elk automerk en model zijn dergelijke adapters beschikbaar.
Als je geen adapter kunt vinden of als je liever zelf de bedrading aanpast, kun je ook kiezen voor het handmatig verbinden van de draden. Dit vereist meer kennis van auto-elektronica en een soldeerbout of krimptangen voor betrouwbare verbindingen. Begin met het identificeren van de functie van elke draad in je auto en in je radio met behulp van een multimeter en de bedradingsschema's van beide. Vervolgens kun je de overeenkomstige draden met elkaar verbinden.
Voor sommige complexere systemen, vooral in nieuwere auto's met geïntegreerde infotainmentsystemen, kan een eenvoudige adapter of handmatige verbinding onvoldoende zijn. In dergelijke gevallen heb je mogelijk een geavanceerde CAN-bus interface nodig om te communiceren met de elektronische systemen van je auto. Deze interfaces zijn duurder maar essentieel voor het behouden van functies zoals stuurwielbediening, parkeersensorfeedback of boordcomputerinformatie die via het originele audiosysteem werd weergegeven.
Het is belangrijk om te onthouden dat het wijzigen van de originele bedrading van je auto invloed kan hebben op de garantie en mogelijk zelfs op de verzekering in geval van elektrische problemen. Als je twijfelt, is het altijd verstandig om professioneel advies in te winnen of de installatie te laten uitvoeren door een gespecialiseerde winkel.
ISO-stekker pinnetjes losmaken
Soms moet je individuele pinnetjes uit een ISO-stekker verwijderen, bijvoorbeeld als je een draad wilt vervangen, een pinnetje naar een andere positie wilt verplaatsen, of als je een niet-standaard configuratie moet aanpassen. Het losmaken van ISO-stekker pinnetjes lijkt misschien een precisiewerk, maar met het juiste gereedschap en wat geduld is het goed te doen.
De pinnetjes in een ISO-stekker worden op hun plaats gehouden door kleine metalen lipjes of klemmetjes die in de kunststof behuizing grijpen. Om een pinnetje te verwijderen, moet je deze lipjes indrukken of losmaken. Hiervoor heb je een speciaal gereedschap nodig: een terminal removal tool of pinremover. Deze tools zijn verkrijgbaar in verschillende auto-onderdelenwinkels of online.
Om een pinnetje los te maken, plaats je het juiste uiteinde van de tool langs de zijkant van het pinnetje in de stekkerbehuizing. Je duwt de tool voorzichtig in totdat je voelt dat deze vastklikt op het metalen lipje. Vervolgens trek je, terwijl je de tool op zijn plaats houdt, voorzichtig aan de draad om het pinnetje uit de behuizing te trekken.
Als je geen speciaal gereedschap hebt, kun je in sommige gevallen een fijne platte schroevendraaier of zelfs een opengebogen paperclip gebruiken, hoewel dit niet ideaal is en het risico op beschadiging vergroot. Onthoud dat geduld en precisie essentieel zijn; forceer nooit een pinnetje, want dit kan de behuizing of het pinnetje zelf beschadigen.
Nadat je het pinnetje hebt verwijderd en de nodige aanpassingen hebt gedaan, kun je het terugplaatsen door het voorzichtig in de juiste positie in de behuizing te duwen totdat het vastklikt. Controleer altijd of het pinnetje goed vastzit door er voorzichtig aan te trekken.
Besluit
De ISO-stekker heeft het vervangen van autoradio's aanzienlijk vereenvoudigd, waardoor wat ooit een klus voor professionals was nu binnen het bereik ligt van de doorsnee doe-het-zelver. Met een goed begrip van de pinindeling, de juiste adapters en wat basiskennis van auto-elektronica kun je zelf je audioinstallatie upgraden zonder dure installatiekosten.
